57MM ブラシレス モーターのサプライヤーとして、これらのモーターの熱抵抗についてよく質問を受けます。熱抵抗は、モーターの性能と寿命に影響を与える重要なパラメーターです。このブログ投稿では、熱抵抗とは何か、それが 57MM ブラシレス モーターにとって重要である理由、および熱抵抗がモーターの動作にどのような影響を与えるかについて説明します。
熱抵抗とは何ですか?
記号 Rθ で示される熱抵抗は、熱の流れに抵抗する材料またはコンポーネントの能力の尺度です。これは、物体の温度差 (ΔT) を熱として放散される電力 (P) で割った値、つまり Rθ = ΔT / P として定義されます。熱抵抗の単位は、ワットあたりの摂氏度 (°C/W) です。
57MM ブラシレス モーターの場合、熱抵抗は、モーターの発熱部品 (固定子巻線など) から周囲の環境への熱伝達に対する抵抗を表します。熱抵抗が低いということは、モーターから熱がより効率的に外部に伝達されることを意味し、モーターを冷却するのに役立ちます。
57MM ブラシレスモーターにとって熱抵抗が重要なのはなぜですか?
1. パフォーマンス
57MM ブラシレス モーターの性能は温度に大きく依存します。モーターの温度が上昇すると、抵抗温度係数に応じて固定子巻線の抵抗も増加します。この抵抗の増加は、より多くの電力が機械エネルギーに変換されるのではなく熱として放散されるため、モーターの効率の低下につながります。さらに、高温によりモーターの磁石の磁気特性が低下し、モーターのトルクと出力がさらに低下する可能性があります。
2. 寿命
過度の熱は、57MM ブラシレス モーターの寿命を縮める主な要因の 1 つです。高温により固定子巻線の絶縁が劣化し、短絡やモーターの故障につながる可能性があります。モーターのベアリング内の潤滑剤も高温で分解し、摩擦と摩耗が増大し、最終的にはベアリングの故障につながる可能性があります。効率的な熱伝達（低い熱抵抗）によって動作温度を低く維持することにより、モーターの寿命を大幅に延ばすことができます。
57MM ブラシレスモーターの熱抵抗に影響を与える要因
1. モーターの設計
57MM ブラシレス モーターの設計は、その熱抵抗を決定する上で重要な役割を果たします。放熱のための表面積が大きいモーターは、一般に熱抵抗が低くなります。たとえば、フィンを備えたモーターや、よりオープンなフレーム設計により、周囲の空気により効率的に熱を伝達できます。モーターの構造に使用される材料も重要です。巻線に銅を使用し、モーターハウジングにアルミニウムを使用するなど、熱伝導率の高い材料を使用すると、熱抵抗を低減できます。
2. 冷却方法
モーターの冷却方法は、モーターの熱抵抗に大きな影響を与えます。 57MM ブラシレス モーターには、いくつかの一般的な冷却方法があります。
- 自然対流：自然な空気の動きによってモーターから周囲の空気に熱を伝える最もシンプルな冷却方式です。自然対流に依存するモーターは、熱伝達率が比較的遅いため、通常、熱抵抗が高くなります。
- 強制空冷: ファンを使用してモーターに空気を吹き付けることにより、熱伝達率が大幅に向上し、熱抵抗が低くなります。強制空冷は、モーターが高出力レベルで動作する必要があるアプリケーションによく使用されます。
- 液体冷却: 一部の高性能アプリケーションでは、液体冷却を使用してさらに低い熱抵抗を実現できます。冷却剤がモーターの周りを循環し、熱を吸収して運び去ります。液体冷却は空冷よりも複雑で高価ですが、優れた熱放散を実現できます。
3. 動作条件
57MM ブラシレス モーターの動作条件もその熱抵抗に影響します。高い周囲温度環境で動作するモーターは熱を放散するのが難しくなり、その結果、実効熱抵抗が高くなります。また、モーターを高負荷で長時間運転すると発熱量が増加し、温度勾配が大きくなるため熱抵抗が増加する場合があります。
57MM ブラシレスモーターの熱抵抗の測定
57MM ブラシレス モーターの熱抵抗を測定するには、通常、既知の電力入力をモーターに加え、その結果生じる温度上昇を測定する必要があります。モーターは、まず特定の動作条件下で定常状態の温度に到達します。次に、モーターへの入力電力と、モーターの発熱部品 (通常はステーター巻線) と周囲の環境との温度差が測定されます。
熱抵抗は式 Rθ = ΔT / P を使用して計算できます。ただし、この測定には正確な温度センサーと安定した動作環境が必要なため、困難な場合があります。実際には、モーターのメーカーは、標準化された試験手順に基づいてモーターのデータシートに熱抵抗値を記載していることがよくあります。
モーターアプリケーションに対する熱抵抗の影響
1. 産業オートメーション
産業オートメーションのアプリケーションでは、57MM ブラシレス モーターがロボット、コンベヤ システム、工作機械でよく使用されます。これらのアプリケーションでは、高精度で信頼性の高い動作が必要です。熱抵抗の高いモーターは連続動作中に過熱する可能性があり、性能の低下やダウンタイムの可能性が生じます。熱抵抗の低いモーターを選択すると、過熱のリスクが最小限に抑えられ、スムーズで信頼性の高い動作が保証されます。
2. 医療機器
手術ロボットや診断装置などの医療機器も 57MM ブラシレス モーターに依存しています。これらの用途では、敏感なコンポーネントへの損傷を防ぎ、患者の安全を確保するために、モーターの温度を厳密に制御する必要があります。安定した動作温度を維持し、過熱を防ぐためには、熱抵抗の低いモーターが不可欠です。
3. 家庭用電化製品
ドローンや電気自動車などの家電製品では、電力を供給するために 57MM ブラシレス モーターが使用されています。これらのアプリケーションでは、多くの場合、コンパクトなスペースで高出力を必要とします。モーターの熱抵抗が高いと、デバイスの性能が制限されたり、故障の原因となる場合があります。熱抵抗の低いモーターを使用することで、メーカーは製品の性能と信頼性を向上させることができます。
当社の 57MM ブラシレスモーターと熱抵抗

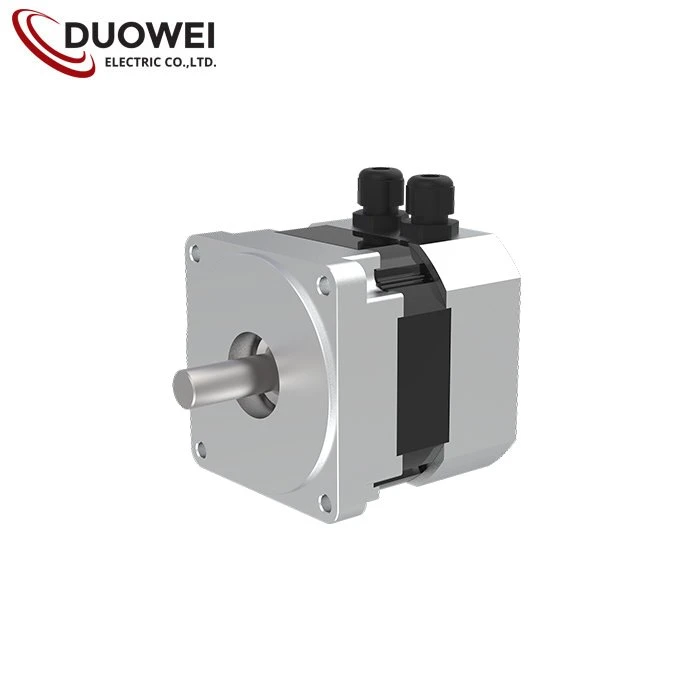

57MM ブラシレス モーターのサプライヤーとして、当社は熱抵抗の重要性を理解しています。当社のモーターは、熱伝導率の高い材料と最適化された冷却構造を使用して設計されており、熱抵抗が低く抑えられています。当社は、以下を含むさまざまな 57MM ブラシレス モーターを提供しています。48V 400W BLDCモーター、48V DC ブラシレスモーター、 そして48V 300W BLDCモーター。これらのモーターは、熱性能の最高基準を満たしていることを確認するために厳格にテストされています。
優れた熱特性を備えた高品質の 57MM ブラシレス モーターをお探しの場合は、調達と詳細な打ち合わせのために当社までお問い合わせください。当社は詳細な技術仕様を提供し、特定の用途に適したモーターの選択をお手伝いします。
結論
熱抵抗は、57MM ブラシレス モーターにとって重要なパラメータです。モーターの性能、寿命、さまざまな用途への適合性に影響します。熱抵抗に影響を与える要因を理解し、熱抵抗の低いモーターを選択することで、ユーザーは信頼性が高く効率的な動作を確保できます。当社はサプライヤーとして、優れた熱性能を備えた高品質のモーターを提供することに尽力しています。ご質問がある場合やモーターの選定についてサポートが必要な場合は、お気軽にお問い合わせください。
参考文献
- 電動機ハンドブック各種版
- IEEE Transactions on Industry Applications、モーターの熱管理に関する記事
- ASME Journal of Heat Transfer、電気機械の熱伝達に関する研究
