48V 400W BLDC モーターのサプライヤーとして、私はこれらのモーターの性能において制御アルゴリズムが重要な役割を果たすことを直接目撃してきました。このブログでは、業界での私の経験に基づいて、48V 400W BLDC モーターの制御アルゴリズムを最適化する方法についての洞察を共有します。
BLDC モーター制御の基本を理解する
最適化に入る前に、BLDC モーター制御の基礎を理解することが重要です。 BLDC モーターは電子整流の原理に基づいて動作し、固定子巻線が特定のシーケンスで通電されて回転磁界が生成されます。この磁場はローター上の永久磁石と相互作用し、ローターを回転させます。
BLDC モーターの制御アルゴリズムには通常、次の 3 つの主要コンポーネントが含まれます。
- センサーフィードバック: これは、ローターの位置に関する情報を提供するホール効果センサーまたはエンコーダーのいずれかです。
- 転流ロジック: センサーのフィードバックに基づいて、整流ロジックは、いつでもどの固定子巻線に通電すべきかを決定します。
- 速度とトルクの制御: 制御アルゴリズムは、モーターに供給される電圧と電流を調整して、目的の速度とトルクを実現します。
最適化のための重要な考慮事項
48V 400W BLDC モーターの制御アルゴリズムを最適化する場合は、いくつかの要素を考慮する必要があります。
- 効率: 最適化の主な目標の 1 つは、モーターの効率を向上させることです。これは、固定子巻線の損失を削減し、制御電子機器によって消費される電力を最小限に抑えることで実現できます。
- トルクリップル: トルクリップルとは、モーターの動作中に出力されるトルクの変動を指します。トルクリップルが大きいと、振動や騒音が発生し、性能が低下する可能性があります。制御アルゴリズムは、トルクリップルを最小限に抑えるように設計する必要があります。
- 動的応答: モーターは、速度とトルクの要求の変化に迅速に応答できる必要があります。適切に最適化された制御アルゴリズムにより、高速で安定した動的応答が保証されます。
- 騒音・振動: 騒音と振動を低減することは、静かな動作が要求される用途にとって非常に重要です。制御アルゴリズムを最適化して、これらの問題を最小限に抑えることができます。
最適化手法
48V 400W BLDC モーターの制御アルゴリズムを最適化するために使用できるいくつかのテクニックを次に示します。
- フィールド指向制御 (FOC): FOC は、モーターのトルクと速度を正確に制御する一般的な制御手法です。固定子電流を回転基準座標系に変換することにより、FOC はトルクと磁束成分を独立して制御できます。これにより、効率が向上し、トルクリップルが減少し、動的応答が向上します。
- パルス幅変調 (PWM) の最適化: PWM はモーターに供給される電圧を制御するために使用されます。 PWM 周波数とデューティ サイクルを最適化することで、モーターの電力損失を低減し、効率を向上させることができます。
- センサーレス制御: アプリケーションによっては、位置センサーの必要性を排除することが望ましい場合があります。センサーレス制御アルゴリズムは、逆起電力 (EMF) またはその他の電気パラメーターに基づいてローターの位置を推定します。これにより、モーター システムのコストと複雑さを軽減できます。
- 適応制御: 適応制御アルゴリズムは、モーターの動作条件に基づいて制御パラメーターをリアルタイムで調整します。これは、負荷、温度、その他の要因の変動を補償するのに役立ち、さまざまな条件下で最適なパフォーマンスを保証します。
ケーススタディ
これらの最適化手法の有効性を説明するために、いくつかのケーススタディを見てみましょう。
- ケーススタディ 1: ロボット工学アプリケーションの効率の向上
あるロボット会社は、ロボット アームに 48V 400W BLDC モーターを使用していました。モーターの電力損失が大きく、効率が低下していました。 FOC を実装し、PWM パラメーターを最適化することにより、モーターの効率が 15% 向上しました。これにより、バッテリー寿命が長くなり、運用コストが削減されました。 - ケーススタディ 2: CNC 機械のトルクリップルの低減
ある CNC 機械メーカーは、スピンドル モーターのトルク リップルの問題に直面していました。高いトルクリップルが振動を引き起こし、機械加工部品の表面仕上げの低下を引き起こしていました。適応制御アルゴリズムの採用により、トルクリップルを50%低減しました。これにより、機械加工部品の品質が向上し、CNC 機械の生産性が向上しました。
当社の製品範囲

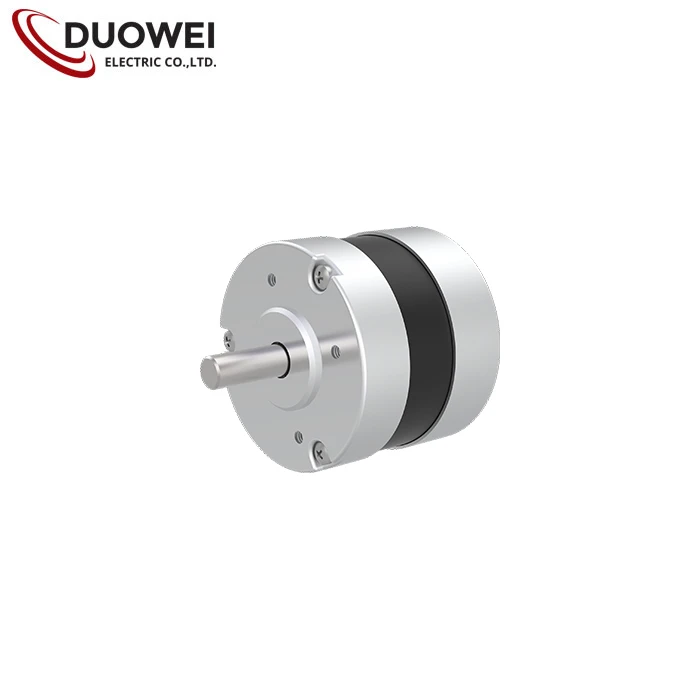

48V 400W BLDC モーターのサプライヤーとして、当社は他の高品質 BLDC モーターも提供しています。私たちの83MM ブラシレスモーター高いトルクと出力密度を必要とするアプリケーション向けに設計されています。の48V 500W ブラシレス DC モーターより高い出力を必要とするアプリケーションに適しています。そして私たちの57MM ブラシレスモーターは、スペースに制約のあるアプリケーション向けのコンパクトで効率的なソリューションです。
結論
48V 400W BLDC モーターの制御アルゴリズムを最適化することは、複雑ですがやりがいのある作業です。 BLDC モーター制御の基本を理解し、主要な最適化要素を考慮し、適切な手法を実装することで、効率、トルク リップル、動的応答、騒音と振動の大幅な改善を達成できます。
当社の 48V 400W BLDC モーターや最適化サービスの詳細についてご興味がございましたら、お気軽にお問い合わせください。お客様のアプリケーションに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- ジョンソン、M. (2018)。ブラシレス DC モーター制御: 原理と応用。ワイリー。
- クラウス、PC、ワシンクズク、O.、およびサドホフ、サウスダコタ州 (2013)。電気機械および駆動システムの分析。ワイリー。
- マサチューセッツ州ラーマン (2011)。電気機械とドライブ: 設計、分析、および応用。 CRCプレス。
