ちょっと、そこ！ 24V PMDC（永久磁石DC）モーターのサプライヤーとして、私はしばしばこれらのモーターのトルクを正確に測定する方法について尋ねられます。トルクは、モーターのパフォーマンスを理解することに関して重要なパラメーターであり、モーターが期待どおりに動作していることを確認するために正確な測定を取得することが不可欠です。このブログ投稿では、24V PMDCモーターのトルクを正確に測定する方法に関するヒントと方法をいくつか共有します。
正確なトルク測定が重要な理由
測定方法に飛び込む前に、正確なトルク測定が非常に重要である理由についてすぐに話しましょう。トルクは、本質的にモーターが生成できる回転力です。コンベアベルトの運転、ロボットアームの電源、負荷の持ち上げなどのタスクを実行するモーターの能力を決定します。アプリケーションで24V PMDCモーターを使用している場合は、必要なワークロードを処理できるようにトルク出力を知る必要があります。
不正確なトルク測定は、いくつかの問題につながる可能性があります。たとえば、トルクの要件を過小評価している場合、モーターはタスクを効果的に実行できず、パフォーマンスの低下やモーターの故障さえも導くことができます。一方、トルク要件を過大評価すると、必要以上に大きくて高価なモーターを使用すると、コストやエネルギー消費が増加する可能性があります。
トルクを測定する方法
24V PMDCモーターのトルクを測定するためのいくつかの方法があります。各方法には独自の利点と短所があり、メソッドの選択は、必要な精度、測定機器のコスト、アプリケーションの性質などのさまざまな要因に依存します。
1。ダイナモメーターメソッド
トルクを測定するための最も一般的で正確な方法の1つは、動力計を使用することです。動力計は、モーターシャフトに荷重を適用して反動力を測定することにより、モーターのトルクと電力出力を測定できるデバイスです。機械的、油圧、電気動力計など、さまざまな種類のダイナモメーターがあります。
- 機械的ダイナモメーター：これらは、最も単純で最も基本的なタイプのダイナモメーターです。彼らは、ブレーキや摩擦クラッチなどの機械的荷重をモーターシャフトに適用することで機能します。次に、トルクは、負荷アームの荷重と半径に適用される力を測定することにより測定されます。機械的ダイナモメーターは比較的安価で使いやすいですが、他のタイプのダイナモメーターほど正確ではない場合があります。
- 油圧動力計：油圧動力計は、油圧液を使用してモーターシャフトに負荷をかけます。トルクは、油圧液の圧力と油圧ピストンの変位を測定することにより測定されます。油圧動力計は機械的ダイナモメーターよりも正確ですが、より高価であり、より多くのメンテナンスが必要です。
- 電気動力計：電気動力計は電気モーターを使用して、モーターシャフトに負荷をかけます。トルクは、動力計モーターへの電力入力とモーターシャフトの速度を測定することにより測定されます。電気動力計は最も正確なタイプのダイナモメーターですが、最も高価であり、より複雑なセットアップが必要です。
2。ひずみゲージ法
トルクを測定する別の方法は、ひずみゲージを使用することです。ひずみゲージは、ストレス下での材料の変形を測定できるデバイスです。トルクがモーターシャフトに適用されると、シャフトはねじれ応力を発生させ、わずかに変形させます。ひずみゲージをモーターシャフトに取り付けることにより、シャフトの変形を測定してトルクを計算できます。
ひずみゲージ法は比較的単純で安価であり、高レベルの精度を提供できます。ただし、ねじれ応力の方向に適切に整合するように、ひずみゲージを慎重に取り付ける必要があります。さらに、ひずみゲージ法は、高速で動作しているモーターまたは動的条件下で動作しているモーターのトルクを測定するのに適していない場合があります。
3。トルクセンサー法
トルクセンサーは、回転シャフトのトルクを測定するように設計された特殊なデバイスです。光学、磁気、圧電トルクセンサーなど、さまざまな種類のトルクセンサーがあります。
- 光トルクセンサー：これらのセンサーは、光学技術を使用して、回転シャフトのトルクを測定します。それらは、シャフトのターゲットから反射される光ビームの強度または位相の変化を測定することにより機能します。光トルクセンサーは非常に正確で、リアルタイムのトルク測定を提供できますが、比較的高価であり、清潔で安定した環境が必要です。
- 磁気トルクセンサー：磁気トルクセンサーは、磁気技術を使用して、回転シャフトのトルクを測定します。それらは、シャフトの周りの磁場の変化を測定することで機能します。磁気トルクセンサーは、光学トルクセンサーよりも安価であり、より広い範囲の環境で動作できますが、それほど正確ではない場合があります。
- 圧電トルクセンサー：圧電トルクセンサーは、圧電材料を使用して、回転シャフトのトルクを測定します。それらは、シャフトの機械的応力を電荷に変換することで機能します。圧電トルクセンサーは非常に正確で、応答時間が速くなりますが、比較的高価であり、慎重なキャリブレーションが必要です。
トルク測定に影響する要因
24V PMDCモーターのトルクを測定する場合、測定の精度に影響を与える可能性のあるいくつかの要因があります。これらの要因は次のとおりです。
- モーター速度：PMDCモーターのトルク出力は、モーター速度によって異なる場合があります。一般に、モーター速度が上昇すると、トルク出力が減少します。したがって、モーターが実際のアプリケーションで動作するのと同じ速度でトルクを測定することが重要です。
- 温度：モーターの温度は、トルク出力にも影響を与える可能性があります。モーターの温度が上昇すると、モーター巻線の抵抗が増加し、トルク出力が減少する可能性があります。したがって、モーターが実際のアプリケーションで動作するのと同じ温度でトルクを測定することが重要です。
- 負荷慣性：モーターシャフトに接続された荷重の慣性も、トルク測定に影響を与える可能性があります。負荷慣性が高すぎると、モーターが荷重を迅速に加速できない可能性があり、トルク測定が低下する可能性があります。したがって、負荷慣性がモーターの定格容量内にあることを確認することが重要です。
正確なトルク測定のためのヒント
24V PMDCモーターのトルクを正確に測定するためのヒントをいくつか紹介します。
- 高品質の測定機器を使用します：正確で信頼できるトルク測定を確保するために、ダイナモメーターやトルクセンサーなどの高品質の測定装置に投資します。
- 測定装置を調整します：トルク測定を行う前に、メーカーの指示に従って測定装置を校正してください。これにより、測定が正確で一貫していることが保証されます。
- 複数の測定を行います：トルク測定の精度を向上させるには、異なる時点で異なる動作条件下で複数の測定を行います。次に、これらの測定値の平均を計算して、より正確な値を取得します。
- 外部要因を最小限に抑えます：トルク測定に対する温度、振動、ノイズなどの外部因子の影響を最小限に抑えるようにしてください。これは、適切な断熱材、減衰材料、およびシールドを使用して実行できます。
結論
24V PMDCモーターのトルクを正確に測定することは、モーターが期待どおりに動作し、必要なワークロードを処理できるようにするために不可欠です。動力計法、ひずみゲージ法、トルクセンサー法など、トルクの測定にはいくつかの方法があります。各方法には独自の利点と短所があり、メソッドの選択は、必要な精度、測定機器のコスト、アプリケーションの性質などのさまざまな要因に依存します。
24V PMDCモーターのトルクを測定する場合、モーター速度、温度、負荷慣性など、測定の精度に影響を与える可能性のある要因を考慮することが重要です。このブログ投稿で概説されているヒントと方法に従うことにより、24V PMDCモーターの正確で信頼できるトルク測定を確実に取得できます。

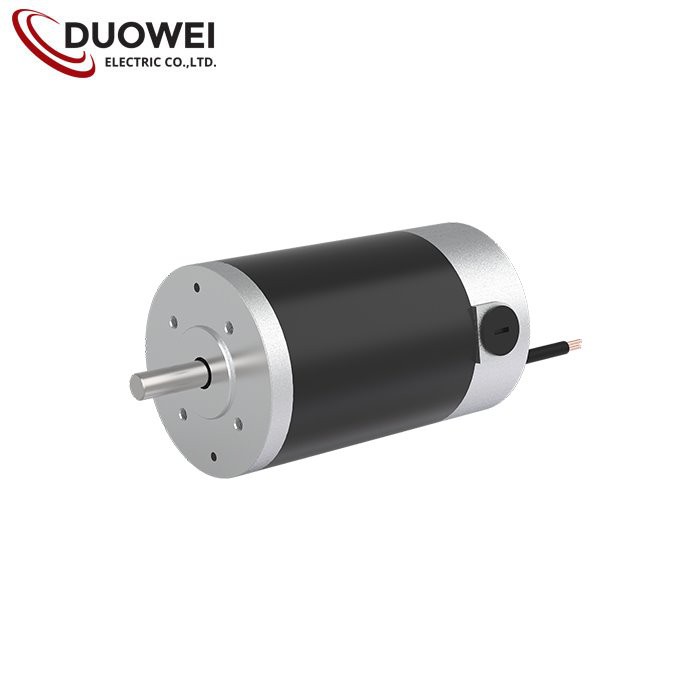

24V PMDCモーターの市場にいる場合、またはトルク測定に関する詳細情報が必要な場合は、お気軽に[お問い合わせください]（お問い合わせページのリンクをこちらに挿入してください）。私たちは24V PMDCモーターの大手サプライヤーであり、私たちも提供しています48V PMDCモーター、200Wブラシ付きDCモーター、 そして高トルクPMDCモーター。私たちの専門家チームは、あなたのモーターの選択とアプリケーションのニーズを常に支援する準備ができています。会話を始めて、プロジェクトに最適なモーターソリューションを見つけましょう！
参照
- 「エレクトリックモーターとドライブ：ファンダメンタルズ、タイプ、アプリケーション」オースティンヒューズとビルドゥルーリー
- アーノルド・タスティンによる「モーターハンドブック」
- 24V PMDCモーターとトルク測定機器のメーカーマニュアルと技術仕様
