私は、無人搬送車 (AGV) 用の BLDC モーターの専門サプライヤーとして、環境温度がこれらのモーターの性能と絶縁に重要な役割を果たすことを直接目撃してきました。このブログ投稿では、業界での私の経験と最新の研究結果を活用して、環境温度が AGV の BLDC モーターの絶縁にどのような影響を与えるかという科学的側面を詳しく掘り下げていきます。
AGV 用 BLDC モーターについて理解する
断熱材に対する温度の影響を調べる前に、BLDC モーターとは何か、また、なぜ AGV にとって BLDC モーターが重要なのかを簡単に理解しましょう。 BLDC モーター (ブラシレス直流モーター) は、従来のブラシ付きモーターに比べて、効率が高く、寿命が長く、速度制御が優れているなど、いくつかの利点があります。これらの機能により、さまざまな産業環境で正確かつ信頼性の高い動作が必要な AGV にとって理想的な選択肢となります。

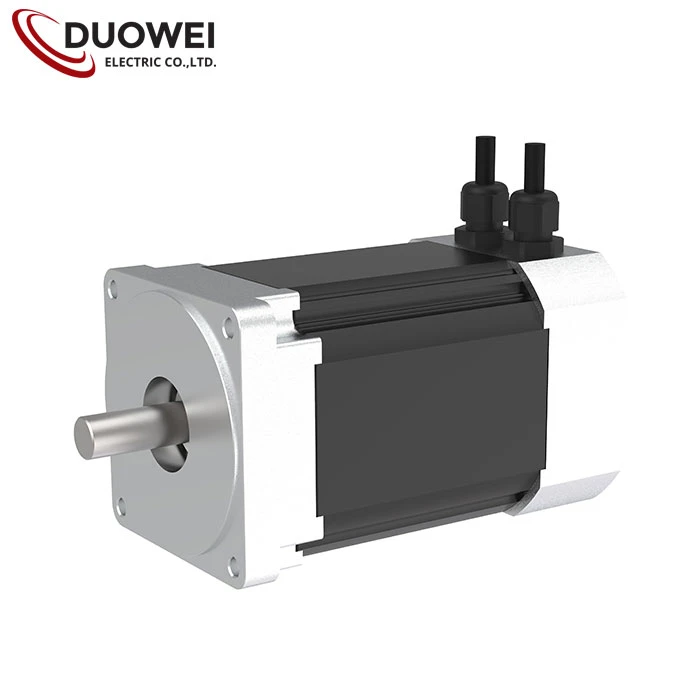

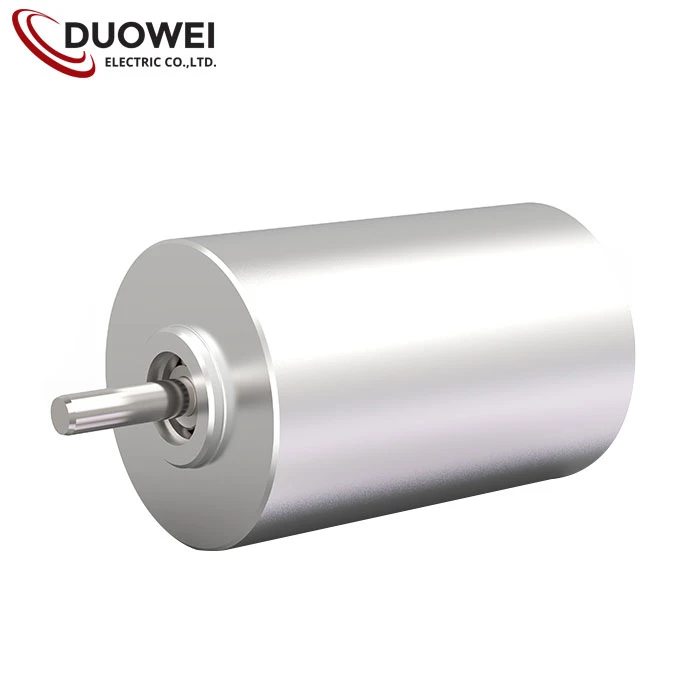

当社では、AGV アプリケーションの特定のニーズに合わせたさまざまな BLDC モーターを提供しています。私たちの24V 50W ブラシレス DC モーター小型 AGV に人気の選択肢であり、出力と効率のバランスが優れています。より要求の厳しいアプリケーションには、高性能 BLDC モーターそして48V 400W BLDCモーターパワーとトルクの向上を実現します。
BLDC モーターにおける絶縁の重要性
絶縁は、モーター巻線から電流が漏れて短絡を引き起こすのを防ぐため、BLDC モーターの重要な要素です。優れた絶縁システムは、湿気、ほこり、化学物質などの環境要因からモーターを保護します。モーターが過酷な条件にさらされることが多い AGV アプリケーションでは、信頼性の高い動作を保証し、コストのかかる故障を防ぐために、絶縁の完全性を維持することが不可欠です。
温度が断熱材に与える影響
温度は、BLDC モーターの絶縁の性能と寿命に大きな影響を与えます。温度が上昇すると、絶縁材料が劣化し始め、電流に耐える能力が失われます。これにより、モーター効率の低下、消費電力の増加、さらにはモーターの故障など、さまざまな問題が発生する可能性があります。
熱老化
温度が断熱材に与える主な影響の 1 つは、熱老化によるものです。断熱材は高温に長期間さらされると化学反応が起こり、劣化してしまいます。このプロセスは熱老化として知られており、絶縁体の絶縁耐力と機械的特性が大幅に低下する可能性があります。
熱老化の速度は温度に大きく依存します。アレニウスの式によると、温度が 10°C 上昇するごとに、化学反応の速度は 2 倍になります。これは、わずかな温度上昇でも断熱材の寿命に大きな影響を与える可能性があることを意味します。たとえば、モーターが最高温度 100°C で動作するように設計されており、それが常に 110°C で動作する場合、絶縁寿命は最大 50% 短縮される可能性があります。
熱膨張
温度が断熱材に影響を与えるもう 1 つの方法は、熱膨張によるものです。温度が上昇すると絶縁材が膨張し、モーターの巻線やその他のコンポーネントにストレスが発生する可能性があります。膨張が適切に考慮されていない場合、亀裂や層間剥離などの機械的損傷が絶縁体に生じる可能性があります。
熱膨張により、絶縁体とモーター部品の間の嵌合に問題が生じる可能性もあります。絶縁体が膨張しすぎると、隙間や空隙が生じ、湿気やその他の汚染物質がモーターに侵入する可能性があります。これにより絶縁がさらに劣化し、電気的故障の危険性が高まります。
吸湿性
高温により、断熱材の吸湿率も増加する可能性があります。湿気は絶縁体の電気特性に悪影響を及ぼし、絶縁耐力を低下させ、漏電のリスクを高める可能性があります。さらに、湿気はカビやバクテリアの増殖を促進し、断熱材をさらに損傷する可能性があります。
高温と湿気の組み合わせは、断熱材に特にダメージを与える可能性があります。断熱材が高温や湿気にさらされると、加水分解として知られるプロセスが起こり、断熱材が分解され、その性能が低下します。
断熱材に対する温度の影響を軽減する
AGV アプリケーションで BLDC モーターの信頼性の高い動作を確保するには、断熱材に対する温度の影響を軽減する措置を講じることが不可欠です。以下に採用できる戦略をいくつか示します。
適切なモーターの選択
絶縁に対する温度の影響を軽減するための最も重要な手順の 1 つは、用途に適したモーターを選択することです。 AGV 用の BLDC モーターを選択する場合は、動作温度範囲、デューティ サイクル、環境条件を考慮することが重要です。予想される温度範囲内で動作するように設計されたモーターを選択することで、熱劣化やその他の温度関連の問題のリスクを軽減できます。
熱管理
モーターの温度を許容範囲内に維持するには、効果的な熱管理が重要です。これは、ヒートシンク、ファン、冷却ジャケットの使用など、さまざまな方法で実現できます。ヒートシンクはモーターの熱を吸収して放散する受動的なデバイスですが、ファンと冷却ジャケットは強制空冷または液体冷却を使用してモーターから熱を除去する能動的なデバイスです。
外部冷却装置の使用に加えて、適切な換気と空気の流れを備えたモーターを設計することも重要です。これにより、モーター内の熱の蓄積を防ぎ、絶縁体を安全な温度に保つことができます。
絶縁体の選択
断熱材の選択も、断熱材に対する温度の影響を軽減する重要な要素です。さまざまな断熱材が利用可能であり、それぞれ独自の温度定格と性能特性があります。絶縁材料を選択する際は、予想される動作温度範囲と環境条件に適したものを選択することが重要です。
マイカやグラスファイバーなどの一部の断熱材は熱安定性に優れており、大きな劣化なく高温に耐えることができます。ポリエステルやエポキシなどの他の材料は、低温用途でより一般的に使用されます。
監視とメンテナンス
AGV アプリケーションにおける BLDC モーターの長期的な信頼性を確保するには、定期的な監視とメンテナンスが不可欠です。モーターの温度やその他の動作パラメーターを監視することで、潜在的な問題を早期に検出し、重大な損傷を引き起こす前に修正措置を講じることができます。
監視に加えて、冷却システムの清掃、絶縁抵抗のチェック、摩耗または損傷したコンポーネントの交換など、モーターの定期的なメンテナンスを実行することも重要です。モーターを良好な状態に保つことで、絶縁体の寿命を延ばし、モーター故障のリスクを軽減できます。
結論
結論として、環境温度は AGV 用の BLDC モーターの絶縁に大きな影響を与えます。高温は熱老化、熱膨張、吸湿を引き起こす可能性があり、これらすべてが絶縁を劣化させ、モーターの性能と信頼性を低下させる可能性があります。断熱材に対する温度の影響を軽減するには、適切なモーターを選択し、効果的な熱管理戦略を実施し、適切な断熱材を選択し、定期的な監視とメンテナンスを実行することが重要です。
当社では、過酷な環境の課題に耐えられるように設計された AGV アプリケーション向けの高品質 BLDC モーターを提供することに尽力しています。当社のモーターは最新の絶縁材料と熱管理技術を使用して構築されており、信頼性の高い動作と長い耐用年数を保証します。 AGV 用の BLDC モーターをご検討の場合は、具体的な要件について話し合い、当社の製品範囲を検討するために、ぜひお問い合わせください。お客様のアプリケーションに最適なソリューションを見つけるために、お客様と協力できることを楽しみにしています。
参考文献
- [1] 回転電気機械の絶縁システムに関する IEEE 規格、IEEE Std 117-2015。
- [2] 「電気絶縁材料の熱老化」、JC Montanari 他著、IEEE Transactions on Dielectrics and Electrical Insulation、Vol. 10、第 6 号、2003 年 12 月。
- [3] 「吸湿とその電気絶縁への影響」、AK Jonscher著、Journal of Applied Physics、Vol. 38、第 1 号、1967 年 1 月。
